Mengoprasikan Sensor PIR dengan arduino

Sensor PIR atau disebut juga dengan Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sesuai dengan namanya sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah yang lain misal dinding, maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Pada kesempatan kali ini saya akan membagikan tutorial bagaimana cara membuat lampu menyala dengan gerakan, sehingga penggunaan lampu menjadi lebih sedikit dan biaya pembayaran listrik lebih murah, langsung saja peralatan yang perlu disiapkan adalah :


1. 1 Buah Arduino

2. 1 Buah Sensor PIR
3. 1 Buah Modul Relay 5V

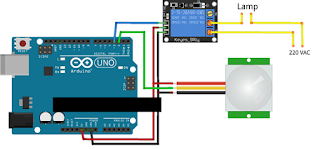

untuk gambar rangkaiannya adalah sbb:




Keterangan


vcc Sensor Pir ==> 5v Arduino

Gnd Sensor Pir ==> Gnd Arduino
Out Sensor Pir ==> port 2 Arduino
vcc Relay ==> 5v Arduino
Gnd Relay ==> Gnd Arduino
In Relay ==> port 3 Arduino


untuk Source Code  nya sbb:

int sensorPin = 2;          // Set up a PIR sensor pin
int pirState = LOW;
int val = 0;
int relayPin = 3;           //Set up a Relay pin

void setup() {
pinMode(sensorPin, INPUT);
pinMode(relayPin, OUTPUT);
Serial.begin(9600);
}

void loop() {
val = digitalRead(sensorPin);  // read input value
if (val == HIGH) {            // check if the input is HIGH
digitalWrite(relayPin, HIGH);  // turn Relay ON
delay(150);

if (pirState == LOW) {
Serial.println("Motion detected!");
pirState = HIGH;
}
} else {
digitalWrite(relayPin, LOW); // turn Relay OFF
delay(150);
if (pirState == HIGH) {
Serial.println("Motion ended!");
pirState = LOW;
}
}
}
Atau Bisa di download di SINI
